09… 13A Termik Röle – Schneider
Ürün bilgileri
- Ürün kodu VM-649
- Marka SchneiderSchneider markasının tüm ürünlerini görüntüle

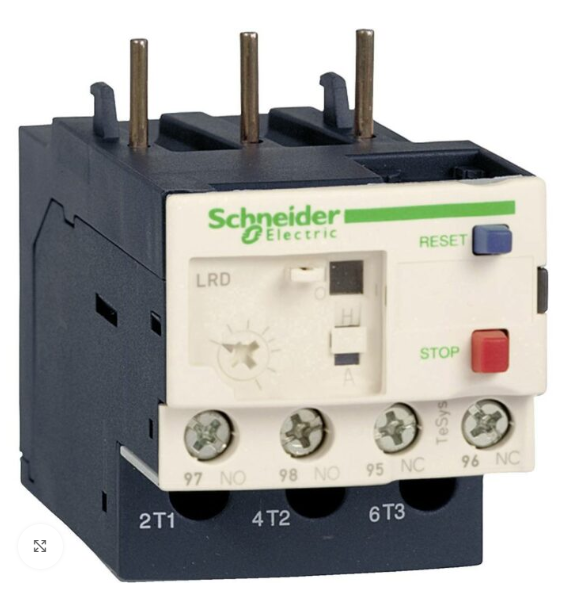

Schneider Electric TeSys LRD Termik Aşırı Yük Rölesi (9...13 A - Sınıf 10A), trifaze elektrik motorlarını aşırı akım, faz kaybı ve faz dengesizliğine karşı korumak amacıyla tasarlanmış bimetalik koruma rölesidir (Ürün Kodu: LRD16 veya LR3D16).
🛠️ Teknik Özellikler ve Parametreler
TeSys Deca / LRD serisinin bu modeli, TeSys D serisi kontaktörlerin çıkış klemenslerine doğrudan entegre edilebilen tak-çalıştır mimarisine sahiptir.
| Teknik Özellik | Değer / Açıklama |
| Ürün Kodu / Referans | LRD16 (Vidalı Klemens) / LRD16L |
| Ayar Akım Aralığı | 9 A – 13 A (Ön paneldeki döner kadran üzerinden hassas ayarlanabilir) |
| Açma Sınıfı (Tripping Class) | Sınıf 10A (IEC 60947-4-1'e göre 7.2 x Ir akımda 2 ile 10 sn arasında devreyi açar) |
| Uyumlu Kontaktörler | TeSys LC1D12, LC1D18, LC1D25, LC1D32, LC1D38 |
| Yardımcı Kontak Sayısı | 1 NO + 1 NC (95-96 NC emniyet/kumanda devresi, 97-98 NO arıza sinyali) |
| Nominal Çalışma Gerilimi (Ue) | 690 V AC (0...400 Hz) |
| Darbe Dayanım Gerilimi (Uimp) | 6 kV |
| Koruma Fonksiyonları | Aşırı yük, faz kaybı (dengesizliği), kilitli rotor durumu |
| Çalışma Modları | Manuel / Otomatik Reset seçeneği, Stop ve Test butonları |
🎯 Kullanım Amacı ve Avantajları
-
Motor Sargı Koruması: Motorun 9-13A aralığındaki nominal akım değerini aşması durumunda bimetal ısınarak genleşir, kumanda devresini keser ve motor sargılarının yanmasını önler.
-
Faz Kaybı Duyarlılığı: Fazlardan birinin kesilmesi durumunda motorun iki faza kalarak aşırı akım çekmesini tespit eder ve hızlıca trip vererek korumaya geçer.
-
Kolay Montaj: LC1D12...LC1D38 serisi kontaktörlerin alt çıkış klemenslerine ek aparat gerektirmeden doğrudan pimleri geçirilip vidalanır.
-
Saha Test Düğmesi: Ön yüzdeki kırmızı Stop ve mavi Reset/Test butonları sayesinde kontrol devrelerinin (NC/NO kontaklar) çalışırlığı panoyu ve motoru çalıştırmadan simüle edilebilir.
🏭 Kullanım Alanları
-
Endüstriyel Motor Panoları: 4 kW - 5.5 kW (400V AC şebekede) güce sahip trifaze asenkron motorların korunması.
-
Pompa ve Kompresör Sistemleri: Hidroforlar, santrifüj pompalar ve küçük endüstriyel kompresörler.
-
Konveyör ve Taşıma Hatları: Üretim bantları, helezon taşıyıcılar ve paketleme makineleri.
-
HVAC ve Fan Tesisatları: İklimlendirme santralleri ve havalandırma fanları.
Bu ürünün açıklamalarında, fiyat veya diğer özelliklerinde bir hata olduğunu düşünüyorsanız aşağıdaki formu doldurarak bize geri dönebilirsiniz.
❓ Sıkça Sorulan Sorular (SSS)
1. 9...13 A termik röle kaç kW motor için kullanılır?
400V AC trifaze şebekede nominal akımı bu aralığa denk gelen 4 kW (~8.5-9A) veya 5.5 kW (~11-12A) gücindeki standart asenkron motorlar için tercih edilir.
2. Sınıf 10A (Class 10A) ne anlama gelir?
Sınıf 10A, motor kilitli rotor durumundayken (nominal akımının 7.2 katı çekildiğinde) termik rölenin 2 ile 10 saniye arasında devreyi açacağını garanti eder. Standart kalkış süresine sahip uygulamalar için idealdir.
3. Manuel ve Otomatik Reset seçimi nasıl yapılır?
Rölenin üzerindeki mühürlenebilir şeffaf kapağın altında yer alan mavi reset butonunun konumu değiştirilerek yapılır. M konumu manuel resetleme, A konumu ise bimetal soğuduktan sonra otomatik resetleme sağlar.
