380/220-24-28 (250W) TRAFO

380/220-24-28 (250W) TRAFO

(0 Yorum)

₺ 2.988,32

Ürün bilgileri

Ürün kodu VM-658
Marka REZİSSREZİSS markasının tüm ürünlerini görüntüle
Kargo durumu Kargo ile gönderim

Favorilere Ekle

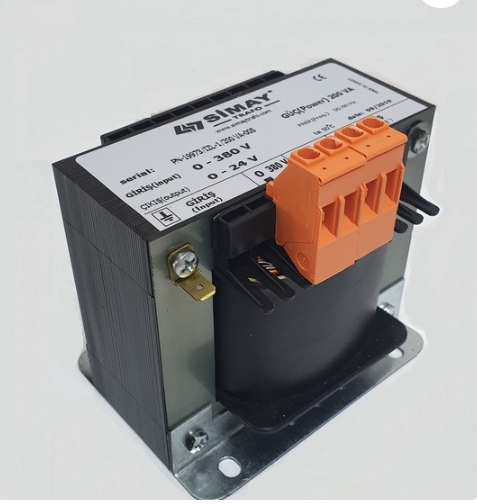

380/220V - 24/28V AC Çoklu Çıkışlı Kumanda Trafosu (250 VA / 250W), endüstriyel kumanda panolarında hem 380V (iki faz arası) hem de 220V (faz-nötr) giriş voltajlarına uyum sağlayan, çıkışında ise 24V ve 28V kademeli AC gerilim sunan izole bir transformatördür

🛠️ Teknik Özellikler ve Kapasite

Bu trafonun en büyük avantajı, hem giriş hem de çıkış tarafında kademeli klemens (uç) yapısına sahip olmasıdır.

Parametre	Değer / Açıklama
Giriş Gerilimleri (Primer)	380V AC (İki faz) veya 220V AC (Faz-Nötr) seçeneği
Çıkış Gerilimleri (Sekonder)	24V AC ve 28V AC kademeli çıkış
Güç Kapasitesi	250 VA (Yaklaşık 250 Watt)
Maksimum Çıkış Akımı (24V)	10.4 Amper ( $I = \frac{250\text{ VA}}{24\text{ V}} \approx 10.41\text{ A}$ )
Maksimum Çıkış Akımı (28V)	8.9 Amper ( $I = \frac{250\text{ VA}}{28\text{ V}} \approx 8.92\text{ A}$ )
İzolasyon Tipi	Galvanik İzolasyonlu, Sınıf F/H bakır veya alüminyum sargı
Montaj Yapısı	Pano içi taban sacına civatalı veya DIN ray montajlı

🎯 28V Çıkışının Amacı ve Kullanım Avantajları

Uzun Mesafe Voltaj Düşümü Telafisi: Vinç sistemlerinde, kulelerde veya geniş saha panolarında hat uzunluğundan dolayı kablolarda voltaj düşümü (voltage drop) yaşanır. Cihazlara veya vinç kumanda butonlarına 24V yerine 28V uçtan hat çekilerek hat sonundaki gerilimin 24V seviyesinde kalması sağlanır.
Doğrultma (Diyot) Sonrası Tolerans: Trafo çıkışına köprü diyot ve kondansatör bağlanarak DC gerilim elde edileceği durumlarda, yük altındaki çöküşleri ve diyot gerilim düşümünü dengelemek için 28V ucu tercih edilir.
Çoklu Giriş Esnekliği (380V/220V): Sahada nötr hattı olsun ya da olmasın, girişteki klemens seçimiyle tek bir trafo her iki pano tipine de kolayca adapte edilebilir.

🏭 Kullanım Alanları

Tavan ve Köprülü Vinç Sistemleri: Vinç kontaktörlerinin beslenmesi, sarkıt kumanda butonları ve aşırı yük limitör kartlarının çalıştırılması.
Otomasyon ve Kumanda Panoları: 24V AC röle, kontaktör bobinleri ve sinyal lambaları.
Solenoid Valf ve Pnömatik Sistemler: Makine üzerindeki valf bobinlerinin beslenmesi.
Gece Aydınlatması ve Güvenlik Devreleri: Düşük voltajlı emniyet aydınlatma sistemle

Taksit seçenekleri hazırlanıyor...

Bu ürünün açıklamalarında, fiyat veya diğer özelliklerinde bir hata olduğunu düşünüyorsanız aşağıdaki formu doldurarak bize geri dönebilirsiniz.

Ürün açıklaması yetersiz Açıklamada verilen bilgilerde hatalar var Ürün resmi görünmüyor veya kalitesiz Sayfada teknik bir problem var Fiyat bilgisi hatalı Bu ürün diğer sitelere göre burada daha pahalı

Notlar

❓ Sıkça Sorulan Sorular (SSS)

1. Giriş bağlantısını (380V mı 220V mu) nasıl yapmalıyım?

Trafo üzerindeki primer klemensinde genelde 0 - 220V - 380V uçları bulunur.

İki faz arası 380V bağlayacaksanız: 0 ve 380V klemenslerine,
Faz-Nötr arası 220V bağlayacaksanız: 0 ve 220V klemenslerine kablo bağlamalısınız.

2. Aynı anda hem 24V hem de 28V çıkışını kullanabilir miyim?

28V ucu genelde 24V ucunun üzerindeki ek bir sargı kademesidir (0 - 24V - 28V). İki uç bağımsız sargı değilse ortak nötr/canlı hat paylaşırlar. Ayrıca çekilen toplam gücün (her iki çıkışın toplamı) 250 VA'i geçmemesi gerekir.

3. 24V yerine 28V çıkışını kullanırsam 24V'luk kontaktör bobinleri yanar mı?

Endüstriyel kontaktör ve röle bobinleri genellikle %10-%15 voltaj toleransına (yaklaşık 26.4V) sahiptir. Eğer kablo mesafeniz kısaysa doğrudan 28V vermek bobinlerin ısınmasına neden olabilir. 28V ucu yalnızca uzun kablo hatlarındaki voltaj düşüşünü telafi etmek için kullanılmalıdır.
