24VAC 2 Kutuplu-12A Minyatür Röle – Schneider

Name: 24VAC 2 Kutuplu-12A Minyatür Röle – Schneider
Brand: Schneider
SKU: VM-637
Price: 7.00 TRY
Availability: InStock

24VAC 2 Kutuplu-12A Minyatür Röle – Schneider

(0 Yorum)

₺ 390,12

Ürün bilgileri

Ürün kodu VM-637
Marka SchneiderSchneider markasının tüm ürünlerini görüntüle
Kargo durumu Kargo ile gönderim

Favorilere Ekle

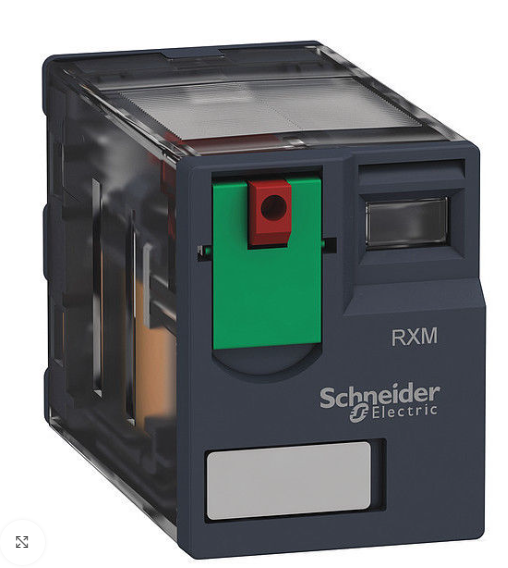

Schneider Electric Harmony RXM 24V AC 2 Kutuplu (2 C/O - DPDT) 12A Minyatür Röle, endüstriyel otomasyon panolarında ve kumanda devrelerinde 24V AC kontrol gerilimi ile yüksek akımlı yükleri anahtarlamak veya devre izolasyonu sağlamak amacıyla kullanılan tak-çıkar tipli elektromekanik röledir (Örnek Referans: RXM2AB1B7 / RXM2AB2B7).

🛠️ Teknik Özellikler ve Parametreler

Schneider Electric Harmony RXM serisi 24V AC bobinli, 2 kutuplu (2 Açık + 2 Kapalı kontaklı) modellerin temel teknik değerleri aşağıdadır:

Teknik Özellik	Değer / Açıklama
Ürün Serisi / Tipi	Harmony Electromechanical Relays - RXM Serisi
Bobin Besleme Gerilimi	24V AC (50/60 Hz)
Kontak Tipi ve Yapısı	2 C/O (DPDT) - 2 Enversör / Değiştirici Kontak
Nominal Termik Akım (Ith)	12 Amper (-40°C...+55°C çalışma aralığında)
Maksimum Anahtarlama Gerilimi	250V AC / 28V DC
Kontak Malzemesi	Gümüş Alaşımı (AgNi)
Mekanik / Elektriksel Ömür	10.000.000 döngü (Mekanik) / 100.000 döngü (Elektriksel)
Ek Özellikler	Kilitlenebilir Test Butonu, LED Durum Göstergesi, Mekanik İndikatör
Uyumlu Soket Serisi	RXZE2M114M (Vida klemensli) veya RXZE2S114M

🎯 Kullanım Amacı ve Avantajları

24V AC Kumanda Uyumu: Özelikle kumanda trafolarından elde edilen 24V AC güvenli gerilimli hatlarda veya vinç kumanda sistemlerinde sorunsuz çalışır.
Çift Kutup Anahtarlama: 2 bağımsız C/O kontağı sayesinde aynı anda iki farklı devreyi (örneğin hem güç devresini hem de sinyal geri bildirim devresini) eş zamanlı yönetebilir.
Kilitlenebilir Test Butonu: Ön panelde yer alan kilitlenebilir test butonu sayesinde, bobine gerilim vermeden saha bakım ve testleri sırasında kontaklar manuel olarak konumlandırılabilir.
Görsel Durum Takibi: Dahili LED göstergesi (RXM2AB2B7 modelinde) bobinin enerjilendiğini, mekanik indikatör penceresi ise kontakların fiziksel konumunu gösterir.

🏭 Kullanım Alanları

Vinç ve Kaldırma Sistemleri: Kumanda trafosundan beslenen 24V AC vinç emniyet ve yön devreleri.
Bina Otomasyonu ve HVAC: 24V AC ile çalışan klima santralleri, vana motorları ve fan kontrol panoları.
Solenoid Valf ve Isıtıcı Kontrolü: Pnömatik/hidrolik sistemlerdeki 24V AC valf bobinlerinin ve küçük rezistansların anahtarlanması.
Kumanda Panosu İzolasyonu: Farklı voltaj seviyelerindeki hatlar arasında elektriksel izole sinyal aktarımı.

Taksit seçenekleri hazırlanıyor...

Bu ürünün açıklamalarında, fiyat veya diğer özelliklerinde bir hata olduğunu düşünüyorsanız aşağıdaki formu doldurarak bize geri dönebilirsiniz.

Ürün açıklaması yetersiz Açıklamada verilen bilgilerde hatalar var Ürün resmi görünmüyor veya kalitesiz Sayfada teknik bir problem var Fiyat bilgisi hatalı Bu ürün diğer sitelere göre burada daha pahalı

Notlar

❓ Sıkça Sorulan Sorular (SSS)

1. 24V DC röle yerine 24V AC röle takılırsa ne olur?

24V DC röleye AC gerilim verilirse bobin sürekli titreşim (zırıltı) yapar, tam çekemez ve aşırı ısınarak yanabilir. Aynı şekilde 24V AC röleye DC gerilim verilirse çekme kuvveti yetersiz kalabilir veya yüksek akımdan dolayı bobin zarar görebilir. Besleme tipine (AC/DC) mutlaka dikkat edilmelidir.

2. RXM2AB1B7 ile RXM2AB2B7 arasındaki fark nedir?

RXM2AB1B7: Kilitlenebilir test butonu ve mekanik indikatör içerir.
RXM2AB2B7: Test butonu ve mekanik indikatöre ek olarak LED durum göstergesi de barındırır.

3. Bu röleyi DIN rayına monte etmek için hangi soketi kullanmalıyım?

Röleyi DIN rayına sabitlemek için RXZE2M114M (vidalı klemensli) veya RXZE2S114M (yaysız klemensli) Harmony soketleri kullanılmalıdır.
