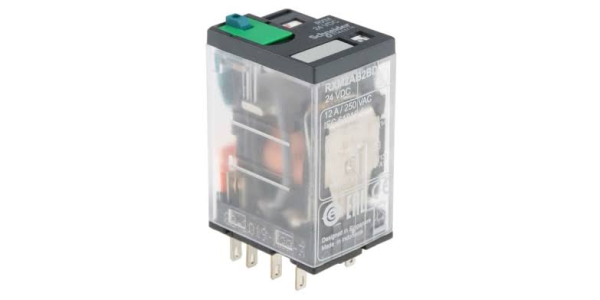

24VDC 2 Kutuplu-12A Minyatür Röle – Schneider

Name: 24VDC 2 Kutuplu-12A Minyatür Röle – Schneider
Brand: Schneider
SKU: VM-638
Price: 5.00 TRY
Availability: InStock

24VDC 2 Kutuplu-12A Minyatür Röle – Schneider

(0 Yorum)

₺ 278,66

Ürün bilgileri

Ürün kodu VM-638
Marka SchneiderSchneider markasının tüm ürünlerini görüntüle
Kargo durumu Kargo ile gönderim

Favorilere Ekle

Schneider Electric Harmony RXM 24V DC 2 Kutuplu (2 C/O - DPDT) 12A Minyatür Röle, otomasyon panolarında düşük güçlü kontrol sinyalleri ile daha yüksek akımlı yükleri anahtarlamak veya devre izolasyonu sağlamak amacıyla kullanılan tak-çıkar tipli elektromekanik röledir (Örnek Referans: RXM2AB1BD / RXM2AB2BD).

🛠️ Teknik Özellikler ve Parametreler

Schneider Electric Harmony RXM serisi 2 kutuplu (2 Açık + 2 Kapalı kontaklı) modellerin temel teknik değerleri aşağıdadır:

Teknik Özellik	Değer / Açıklama
Ürün Serisi / Tipi	Harmony Electromechanical Relays - RXM Serisi
Bobin Besleme Gerilimi	24V DC
Kontak Tipi ve Yapısı	2 C/O (DPDT) - 2 Enversör / Değiştirici Kontak
Nominal Termik Akım (Ith)	12 Amper (-40°C...+55°C çalışma aralığında)
Maksimum Anahtarlama Gerilimi	250V AC / 28V DC
Kontak Malzemesi	Gümüş Alaşımı (AgNi)
Mekanik / Elektriksel Ömür	10.000.000 döngü (Mekanik) / 100.000 döngü (Elektriksel)
Ek Özellikler	Kilitlenebilir Test Butonu, LED Durum Göstergesi, Mekanik İndikatör
Uyumlu Soket Serisi	RXZE2M114M (Vida klemensli) veya RXZE2S114M

🎯 Kullanım Amacı ve Avantajları

Çift Kutup Anahtarlama: 2 bağımsız C/O kontağı sayesinde aynı anda iki farklı devreyi (örn: hem güç devresini hem de geri bildirim sinyal devresini) eş zamanlı yönetebilir.
Kilitlenebilir Test Butonu: Ön panelde yer alan dahili yeşil/mavi buton sayesinde, bobin beslemesi olmadan saha testleri sırasında kontaklar manuel olarak kilitlenip test edilebilir.
Görsel Durum Takibi: Dahili LED göstergesi bobinin enerjilendiğini, mekanik gösterge penceresi ise kontakların konum değiştirdiğini anlık gösterir.
Kompakt Entegrasyon: Soketli tak-çıkar yapısı sayesinde arıza durumunda kablolara dokunmadan saniyeler içinde değişim imkanı sağlar.

🏭 Kullanım Alanları

PLC ve Otomasyon Çıkışları: PLC veya mikrodenetleyici kartlarının 24V DC transistor çıkışlarını korumak ve izolasyon sağlamak.
Solenoid Valf ve Isıtıcı Kontrolü: Pnömatik sistemlerdeki valf bobinleri ve küçük rezistansların anahtarlanması.
Sinyal ve Emniyet Devreleri: Kontak durum bilgisi geri bildirimi (feedback) gerektiren çift kanallı güvenlik hatları.
Vinç ve Asansör Panoları: Yön değiştirme ve fren bobini kumanda devreleri.

Taksit seçenekleri hazırlanıyor...

Bu ürünün açıklamalarında, fiyat veya diğer özelliklerinde bir hata olduğunu düşünüyorsanız aşağıdaki formu doldurarak bize geri dönebilirsiniz.

Ürün açıklaması yetersiz Açıklamada verilen bilgilerde hatalar var Ürün resmi görünmüyor veya kalitesiz Sayfada teknik bir problem var Fiyat bilgisi hatalı Bu ürün diğer sitelere göre burada daha pahalı

Notlar

❓ Sıkça Sorulan Sorular (SSS)

1. RXM2AB1BD ile RXM2AB2BD arasındaki fark nedir?

Son hanedeki rakamlar röle üzerindeki dahili donanımları belirtir:

RXM2AB1BD: Kilitlenebilir test butonu ve mekanik indikatör içerir.
RXM2AB2BD: Test butonu ve mekanik indikatöre ek olarak LED durum göstergesi de barındırır.

2. 12A akım değeri her iki kontak için de geçerli midir?

Evet, rölenin her bir C/O kontağı 12A nominal akım taşıma kapasitesine sahiptir. Ancak indüktif yüklerde (motor, valf vb.) ark oluşumunu engellemek için yükün kVA cinsinden AC-1 / AC-15 değerlerine dikkat edilmelidir.

3. Bu röleyi DIN rayına nasıl monte edebilirim?

Röle doğrudan DIN rayına takılmaz. Pano montajı için öncelikle RXZE2M114M veya RXZE2S114M kodlu vidalı/yaysız klemensli Harmony soket DIN rayına sabitlenir, ardından röle bu sokete geçirilir.
