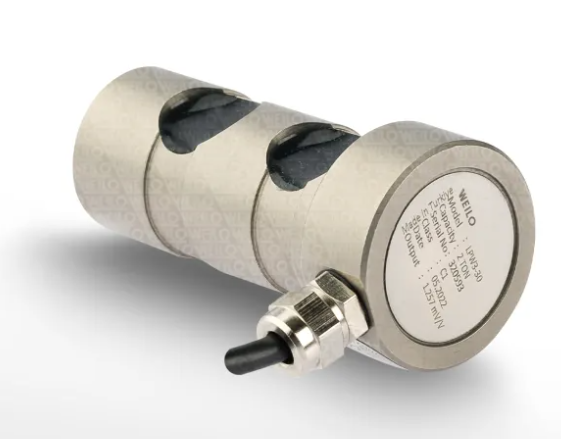

5 Ton Pim Tipi Loadcell (Load Pin / Yük Ölçüm Pimi), vinç ve kaldırma sistemlerinde mekanik bağlantı milinin (aks/pim) yerine doğrudan monte edilen, üzerine binen kesme (shear) kuvvetini hassas biçimde elektrik sinyaline dönüştüren elektronik ağırlık sensörüdür.

Sistemde ekstra yer kaplamaması ve mevcut makara, kanca veya halat sabitleme millerinin yerine birebir geçebilmesi nedeniyle vinç güvenlik ve aşırı yük sınırlama sistemlerinde en sık tercih edilen sensör tipidir.

Kullanım Alanları

• Vinç Sabit Halat Makaraları: Halatın dolandığı dengelyici makara (equalizer sheave) milinin yerine monte edilerek toplam yükü ölçme.

• Kanca Blokları ve Aks Bağlantıları: Vinç travers veya kanca bloğundaki taşıyıcı aks milinin yerine kullanımı.

• Gezer Köprülü ve Portal Vinçler: 5 ton kapasiteli ana veya yardımcı kaldırma gruplarında aşırı yük koruma.

• Maden ve İş Makinesi Hidrolik/Mekanik Bağlantıları: Dikey kaldırma ve gerdirme noktalarındaki yük tespiti.

Çalışma Mantığı ve Öne Çıkan Özellikleri

• Çift Kayma (Double Shear Beam) İlkesi: Pim gövdesinin içine açılan özel kanallara yerleştirilen strain gauge (gerinim ölçer) sensörleri, yüke maruz kaldığında pimin gösterdiği mikro esnemeyi kayma gerilmesi olarak ölçer.

• Yer Kaplamayan Yapı: Vinç tasarımında ekstra yük hücresi montaj alanı veya mesafe kaybı gerektirmez; mevcut bağlantı milinin yerini alır.

• Yüksek Aşırı Yük Dayanımı: Paslanmaz çelik veya ıslah edilmiş yüksek mukavemetli alaşımlı çelikten üretildiği için yüksek statik ve dinamik darbe yüklerine dayanıklıdır.

• İndikatör ile Doğrudan Bağlantı: Ürettiği $2mV/V$ seviyesindeki analog sinyal, pano tipi aşırı yük indikatörüne aktarılarak anlık tonaj takibi ve kontak kesme işlemleri gerçekleştirilir.
