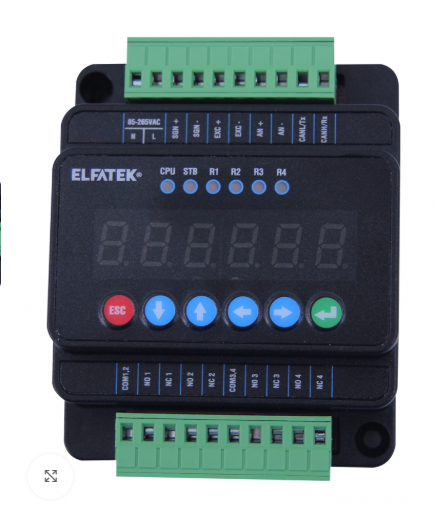

Aşırı Yük Kontrol Cihazı İndikatörü, vinç ve kaldırma sistemlerindeki elektronik ağırlık sensörlerinden (load cell / yük hücresi) gelen milivolt seviyesindeki analog sinyalleri işleyerek ağırlık değerini ekranda gösteren ve belirlenen limitlerde röle çıkışları vererek sistemi emniyete alan dijital kontrol ünitesidir.

Doğrudan halata takılan mekanik switch'lerin aksine, elektronik indikatörler anlık ağırlığı kg/ton cinsinden hassas olarak ölçer, ekran panosuna yansıtır ve birden fazla kademeli durdurma/uyarı rölesi yönetebilir.

Kullanım Alanları

• Elektronik Yük Sınırlama Sistemleri: Vinç kancasına veya halat ölü noktasına takılan elektronik load cell elemanlarının kontrol panosu.

• Gezer Köprülü ve Portal Vinçler: Anlık kaldırılan yükün ağırlığını operatöre ve çevreye dijital skorbord ekranda gösterme.

• Çift Tamburlu / Çift Kancalı Vinçler: İki ayrı kancanın yükünü bağımsız ölçüp, toplam yük aşımında sistemi durduran çift girişli kontrol sistemleri.

• Endüstriyel Tartım ve Otomasyon: Fabrika içi tartılı kaldırma ve yük kaydetme uygulamaları.

Çalışma Mantığı ve Öne Çıkan Özellikleri

• Hassas Analog/Dijital Dönüşüm: Load cell'den gelen 2mV/V veya 3mV/V sinyallerini yüksek çözünürlüklü A/D dönüştürücüler ile işler.

• Kademeli Röle Çıkışları (Sınırlama ve İkaz):

  • 1. Derece Röle (%90-%100 Yük): Sesli ve ışıklı ikaz ikaz başlatır (Korna/Siren).

  • 2. Derece Röle (%110 Yük): Kaldırma hareketini (Up) kesin olarak durdurur, sadece indirmeye (Down) izin verir.

  • Gevşek Halat Rölesi (Slack Rope): Kanca yere değdiğinde halatın boşa çıkmasını engellemek için alt limiti tespit eder.

• Dinamik Yük Filtreleme: Vincin kalkış anındaki ani ivmelenme ve sallantılardan kaynaklanan anlık pik değerlerin (yalancı yük aşımı) sistemi hatalı durdurmasını önleyen dijital yazılım filtrelerine sahiptir.

• Dış Ekran / Skorbord Çıkışı: RS-485 veya analog (0-10V / 4-20mA) haberleşme çıkışları sayesinde vinç köprüsüne takılan büyük dijital göstergelere veri aktarır.

Teknik Özellikler
