TeSys D termal aşırı yük röleleri - 16...24 A - sınıf 10A Schneider

Name: TeSys D termal aşırı yük röleleri - 16...24 A - sınıf 10A Schneider
Brand: Schneider
SKU: VM-651
Price: 67.00 TRY
Availability: InStock

TeSys D termal aşırı yük röleleri - 16...24 A - sınıf 10A Schneider

(0 Yorum)

₺ 3.733,98

Ürün bilgileri

Ürün kodu VM-651
Marka SchneiderSchneider markasının tüm ürünlerini görüntüle
Kargo durumu Kargo ile gönderim

Favorilere Ekle

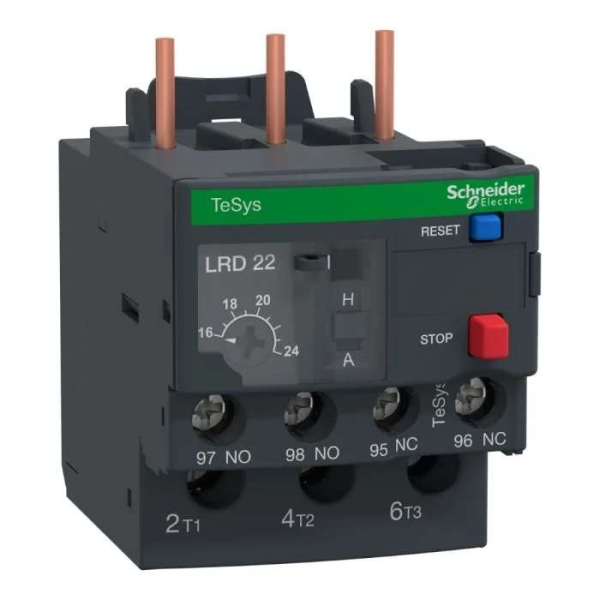

Schneider Electric TeSys LRD / TeSys D Termik Aşırı Yük Rölesi (16...24 A - Sınıf 10A), elektrik motorlarını aşırı yüklenme, faz kaybı ve faz dengesizliğine karşı korumak için tasarlanmış bimetalik koruma rölesidir (Ürün Kodu: LRD22 veya LR3D22).

🛠️ Teknik Özellikler ve Parametreler

TeSys Deca / LRD serisinin bu modeli, TeSys D serisi kontaktörlerin çıkışına doğrudan monte edilen tak-çalıştır mimarisine sahiptir.

Teknik Özellik	Değer / Açıklama
Ürün Kodu / Referans	LRD22 (Vidalı Klemens) / LRD22L
Ayar Akım Aralığı	16 A – 24 A (Döner kadran üzerinden hassas ayarlanabilir)
Açma Sınıfı (Tripping Class)	Sınıf 10A (IEC 60947-4-1'e göre 7.2 x Ir akımda 2 ile 10 sn arasında devreyi açar)
Uyumlu Kontaktörler	TeSys LC1D18, LC1D25, LC1D32, LC1D38 (Doğrudan montaj)
Yardımcı Kontak Sayısı	1 NO + 1 NC (95-96 NC emniyet/kumanda devresi, 97-98 NO arıza sinyali)
Nominal Çalışma Gerilimi (Ue)	690 V AC (0...400 Hz)
Darbe Dayanım Gerilimi (Uimp)	6 kV
Koruma Fonksiyonları	Aşırı yük, faz kaybı (dengesizliği), rotor kilitlenmesi
Çalışma Modları	Manuel / Otomatik Reset seçeneği, Stop ve Test butonları

🎯 Kullanım Amacı ve Avantajları

Motor Sargı Koruması: Motorun 16-24A aralığındaki nominal akım değerini aşması durumunda içindeki bimetal ısınarak genleşir, kumanda devresini keser ve motorun aşırı ısınarak yanmasını engeller.
Faz Kaybı Duyarlılığı: Fazlardan biri kesildiğinde motorun çift faza kalarak aşırı akım çekmesini tespit eder ve hızlıca trip vererek korumaya geçer.
Kolay Montaj: LC1D18...LC1D38 serisi kontaktörlerin alt çıkış klemenslerine ek aparat gerektirmeden doğrudan pimleri geçirilip vidalanır.
Saha Test Düğmesi: Ön yüzdeki test butonu sayesinde kontrol devrelerinin (NC/NO kontaklar) çalışırlığı panoyu ve motoru çalıştırmadan simüle edilebilir.

🏭 Kullanım Alanları

Endüstriyel Motor Panoları: 7.5 kW - 11 kW (400V AC şebekede) güce sahip trifaze asenkron motorların korunması.
Pompa ve Kompresör Sistemleri: Hidroforlar, santrifüj pompalar ve kompresör motorları.
Konveyör ve Taşıma Hatları: Üretim bantları, kırıcılar, mikserler ve helezon taşıyıcılar.
HVAC ve Fan Tesisatları: İklimlendirme santralleri ve havalandırma fanları.

Taksit seçenekleri hazırlanıyor...

Bu ürünün açıklamalarında, fiyat veya diğer özelliklerinde bir hata olduğunu düşünüyorsanız aşağıdaki formu doldurarak bize geri dönebilirsiniz.

Ürün açıklaması yetersiz Açıklamada verilen bilgilerde hatalar var Ürün resmi görünmüyor veya kalitesiz Sayfada teknik bir problem var Fiyat bilgisi hatalı Bu ürün diğer sitelere göre burada daha pahalı

Notlar

❓ Sıkça Sorulan Sorular (SSS)

1. 16...24 A termik röle kaç kW motor için kullanılır?

400V AC trifaze şebekede nominal akımı bu aralığa denk gelen 7.5 kW (~15-16A) veya 9 kW - 11 kW (~21-22A) gücindeki standart asenkron motorlar için tercih edilir.

2. Sınıf 10A (Class 10A) ne anlama gelir?

Sınıf 10A, motor kilitli rotor durumundayken (nominal akımının 7.2 katı çekildiğinde) termik rölenin 2 ile 10 saniye arasında devreyi açacağını garanti eder. Standart kalkış süresine sahip uygulamalar için idealdir.

3. Manuel ve Otomatik Reset seçimi nasıl yapılır?

Rölenin üzerindeki mühürlenebilir şeffaf kapağın altında yer alan mavi reset butonunun konumu değiştirilerek yapılır. M konumu manuel resetleme, A konumu ise bimetal soğuduktan sonra otomatik resetleme sağlar.
