TeSys LRD Termik Aşırı Yük Röleleri - 37...50 A - Sınıf 10A Schneider
Ürün bilgileri
- Ürün kodu VM-655
- Marka SchneiderSchneider markasının tüm ürünlerini görüntüle
- Kargo durumu Kargo ile gönderim

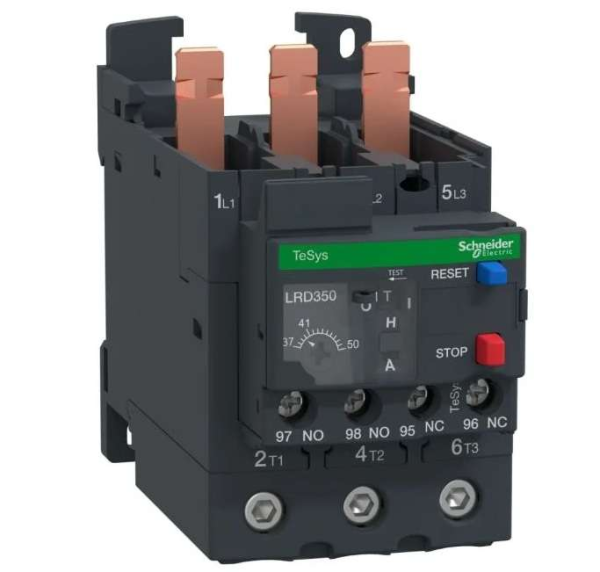

Schneider Electric TeSys LRD Termik Aşırı Yük Rölesi (37...50 A - Sınıf 10A), elektrik motorlarını aşırı akım, faz kaybı ve dengesiz yüklenmelere karşı korumak üzere tasarlanmış bimetalik bir koruma elemanıdır (Ürün Kodu: LRD350 veya LR3D350)
🛠️ Teknik Özellikler ve Parametreler
TeSys Deca / LRD serisi, doğrudan TeSys D serisi kontaktörlerin altına takılabilen tak-çalıştır mimarisine sahiptir.
| Teknik Özellik | Değer / Açıklama |
| Ürün Kodu / Referans | LRD350 (Vidalı klemens) / LRD350L |
| Ayar Akım Aralığı | 37 A – 50 A (Döner kadran üzerinden ayarlanabilir) |
| Açma Sınıfı (Açma Eğrisi) | Sınıf 10A (IEC 60947-4-1'e göre 7.2 x Ir akımda 2 ile 10 sn arasında açma) |
| Uyumlu Kontaktörler | TeSys LC1D40A, LC1D50A, LC1D65A (Doğrudan montaj) |
| Yardımcı Kontak Sayısı | 1 NO + 1 NC (95-96 NC emniyet devresi, 97-98 NO sinyal devresi) |
| Şebeke Frekansı ve Gerilimi | 0...400 Hz | 690V AC'ye kadar nominal çalışma gerilimi |
| Darbe Dayanım Gerilimi (Uimp) | 6 kV |
| Koruma Fonksiyonları | Aşırı yük, faz kaybı (dengesizliği), kilitli rotor durumu |
| Çalışma Modları | Manuel / Otomatik Reset seçeneği, Stop ve Test butonları |
🎯 Kullanım Amacı ve Avantajları
-
Motor Koruma: Akımın 37-50A aralığında çekildiği durumlarda bimetal ısınarak motor besleme devresini açar ve sargıların yanmasını önler.
-
Faz Kaybı Hassasiyeti: Fazlardan biri kesildiğinde motorun çift faza kalarak aşırı akım çekmesini tespit eder ve hızlıca devreyi açar.
-
Kolay Entegrasyon: TeSys D grubu kontaktörlerin altına ek aparatsız doğrudan geçmeli pabuçlar ile bağlanır. Bağımsız montaj için EverLink veya DIN ray adaptörü kullanılabilir.
-
Test ve Sinyal: Ön paneldeki test düğmesi ile kontrol devrelerinin (NC/NO kontaklar) çalışırlığı panoyu açmadan simüle edilebilir.
🏭 Kullanım Alanları
-
Endüstriyel Motor Panoları: 18.5 kW - 22 kW (400V AC'de) güce sahip trifaze asenkron motorların korunması.
-
Pompa ve Kompresör Sistemleri: Yüksek kalkış akımı olmayan standart ağır hizmet pompaları ve hava kompresörleri.
-
Konveyör ve Taşıma Hatları: Sanayi tipi bant ve taşıyıcı sistem sürücüleri.
-
HVAC ve Fan Tesisatları: İklimlendirme santralleri ve yüksek debili havalandırma fanları.
Bu ürünün açıklamalarında, fiyat veya diğer özelliklerinde bir hata olduğunu düşünüyorsanız aşağıdaki formu doldurarak bize geri dönebilirsiniz.
❓ Sıkça Sorulan Sorular (SSS)
1. Sınıf 10A (Class 10A) ne anlama gelir?
Sınıf 10A, motor nominal akımının 7.2 katı bir kilitli rotor akımı çekildiğinde, termik rölenin 2 ile 10 saniye arasında devreyi açacağını garanti eder. Standart kalkış süresine sahip motorlar için idealdir.
2. Bu termik röle hangi kontaktör ile doğrudan uyumludur?
LRD350 modeli doğrudan LC1D40A, LC1D50A ve LC1D65A klemensli TeSys D serisi kontaktörlerin çıkışına vidalanarak monte edilir.
