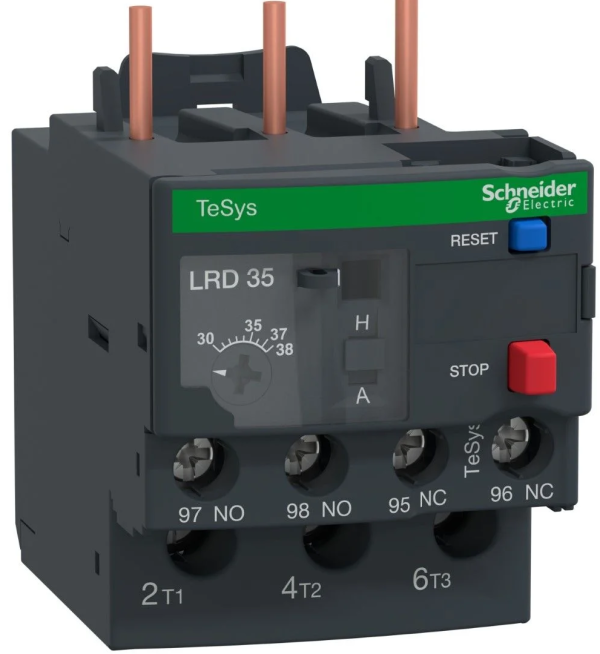

TeSys D termal aşırı yük röleleri - 30...38 A - sınıf 10A

TeSys D termal aşırı yük röleleri - 30...38 A - sınıf 10A

(0 Yorum)

₺ 3.009,47

Ürün bilgileri

Ürün kodu VM-653
Marka SchneiderSchneider markasının tüm ürünlerini görüntüle
Kargo durumu Kargo ile gönderim

Favorilere Ekle

🛠️ Teknik Özellikler ve Parametreler

TeSys D / LRD serisinin bu modeli, TeSys D serisi kontaktörlerin çıkış klemenslerine doğrudan entegre edilebilen kompakt mekanik yapıya sahiptir.

Teknik Özellik	Değer / Açıklama
Ürün Kodu / Referans	LRD338 (Vidalı Klemens) / LRD338L
Ayar Akım Aralığı	30 A – 38 A (Döner kadran üzerinden hassas ayarlanabilir)
Açma Sınıfı (Tripping Class)	Sınıf 10A (IEC 60947-4-1'e göre 7.2 x Ir akımda 2 ile 10 sn arasında devreyi açar)
Uyumlu Kontaktörler	TeSys LC1D32, LC1D38, LC1D40A, LC1D50A, LC1D65A
Yardımcı Kontak Sayısı	1 NO + 1 NC (95-96 NC emniyet/kumanda devresi, 97-98 NO hata/arıza sinyali)
Nominal Çalışma Gerilimi (Ue)	690 V AC (0...400 Hz)
Darbe Dayanım Gerilimi (Uimp)	6 kV
Koruma Fonksiyonları	Aşırı yük, faz kaybı (dengesizliği), rotor kilitlenmesi
Çalışma Modları	Manuel / Otomatik Reset seçeneği, Stop ve Test butonları

🎯 Kullanım Amacı ve Avantajları

Motor Sargı Koruması: Motorun 30-38A aralığındaki nominal akım değerini aşması durumunda bimetal ısınarak motor besleme devresini keser ve aşırı ısınmadan kaynaklı yanmaları önler.
Faz Kaybı Duyarlılığı: Fazlardan birinin kesilmesi durumunda motorun iki faza kalarak aşırı akım çekmesini tespit eder ve hızlıca trip vererek motoru korumaya alır.
Kolay Montaj: LC1D32, LC1D38 veya LC1D40A...D65A serisi kontaktörlerin altına ek bağlantı aparatı gerektirmeden doğrudan geçmeli pabuçlar ile vidalanır.
Saha Test Düğmesi: Ön yüzündeki test butonu sayesinde kontrol devrelerinin (NC/NO kontaklar) çalışırlığı panoyu ve motoru çalıştırmadan simüle edilebilir.

🏭 Kullanım Alanları

Endüstriyel Motor Panoları: 15 kW - 18.5 kW (400V AC şebekede) güce sahip trifaze asenkron motorların korunması.
Pompa ve Kompresör Sistemleri: Yüksek basınçlı su pompaları, dalgıç pompalar ve endüstriyel kompresörler.
Konveyör ve Taşıma Hatları: Ağır yük taşıyan üretim bandı sürücüleri, kırıcılar ve mikserler.
HVAC ve Fan Tesisatları: İklimlendirme santralleri ve yüksek güçlü havalandırma fanları.

Ürüne ait özellik bulunmamaktadır.

Taksit seçenekleri hazırlanıyor...

Bu ürünün açıklamalarında, fiyat veya diğer özelliklerinde bir hata olduğunu düşünüyorsanız aşağıdaki formu doldurarak bize geri dönebilirsiniz.

Ürün açıklaması yetersiz Açıklamada verilen bilgilerde hatalar var Ürün resmi görünmüyor veya kalitesiz Sayfada teknik bir problem var Fiyat bilgisi hatalı Bu ürün diğer sitelere göre burada daha pahalı

Notlar

❓ Sıkça Sorulan Sorular (SSS)

1. 30...38 A termik röle kaç kW motor için tercih edilir?

400V AC trifaze şebekede nominal akımı bu aralığa denk gelen 15 kW (~30A) veya tam yük akımı sınırda olan 18.5 kW (~36A) gücündeki standart asenkron motorlar için tercih edilir.

2. Sınıf 10A (Class 10A) ne anlama gelir?

Sınıf 10A, motor kilitli rotor durumundayken (nominal akımının 7.2 katı çekildiğinde) termik rölenin 2 ile 10 saniye arasında devreyi açacağını garanti eder. Standart kalkış süresine sahip uygulamalar için idealdir.

3. Manuel ve Otomatik Reset seçimi nasıl yapılır?

Rölenin üzerindeki mühürlenebilir şeffaf kapağın altında yer alan mavi reset butonunun ayarı değiştirilerek yapılır. M konumu manuel resetleme, A konumu ise bimetal soğuduktan sonra otomatik resetleme sağlar.
