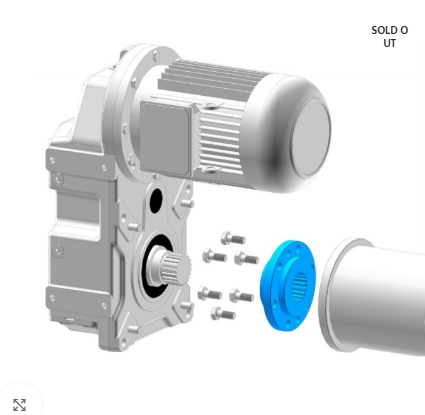

VR473 .1K Tambur bağlantı flanşı
₺ 4.482,48
Ürün bilgileri
- Ürün kodu VM-778
- Marka Yılmaz redüktörYılmaz redüktör markasının tüm ürünlerini görüntüle
- Kargo durumu Kargo ile gönderim
| Redüktör Büyüklüğü | VR273.1K | VR373.1K | VR473.1K | VR573.1K | VR673.1K | VR773.1K | VR873.1K |
|---|---|---|---|---|---|---|---|
| Min. Tambur Çapı [mm] | 140 | 140 | 170 | 266 | 295-325 | 320 | 400 |
| Donam Sayısı | 4/1 | 4/1 | 4/1 | 4/1 | 4/1 | 4/1 | 4/1 |
| Maksimum Tonaj [ton] | 2.0 | 3.2 | 6.3 | 12.5 | 20-25 | 32 | 50 |
⚙️ Öne Çıkan Teknik Özellikleri
- Tonaj Kapasitesi: Yılmaz Redüktör'ün standart 4/1 donam kaldırma hesaplamalarına göre, bu flanşın kullanıldığı VR473 serisi sistemler maksimum 6.3 tona kadar olan yük kaldırma süreçlerinde güvenle tercih edilir.
- Minimum Tambur Çapı: Vinç mekanizmasında halat ömrünü korumak ve ideal tork dağılımını sağlamak adına, bu flanşın bağlanacağı çelik halat tamburunun dış çapı minimum Ø170 mm olmalıdır.
- Çoklu Kamalı Geçme (Spline): Redüktörün ısıl işlem görmüş nitrasyon çeliğinden üretilen çıkış miline geçmesi için flanşın iç göbeği çoklu kama yapısına (DIN 5480 normlarında) sahiptir. Bu sayede dönme torku tek bir kama kanalına yüklenmez, tüm yüzeye eşit dağılarak milin sıyırmasını önler.
- Malzeme Yapısı: Ani yük binmelerine, frenleme anındaki şok dalgalarına ve burulma gerilmelerine karşı dirençli GGG40 sfero döküm veya özel alaşımlı çelikten imal edilir.
💡 Kullanım ve Tasarım Avantajları
- Radyal Yük Karşılaması: VR473 redüktörün içindeki konik masuralı rulman yataklaması ile entegre çalışarak, kaldırma esnasında halatın tambura bindirdiği dikey ve eksenel yükleri redüktör gövdesine emniyetle aktarır.
- Sıfır Balans ve Sarsıntısızlık: Kusursuz işlenmiş cıvata eksen dairesi sayesinde tamburun dönüşü esnasında salgı (yalpalama) yapmasını engeller. Bu durum vincin sessiz çalışmasını sağlar ve mekanik aşınmaları azaltır. [1, 2]
- Pratik Bakım: Cıvatalı montaj mimarisi sayesinde, tambur halat değişimi veya redüktör keçe revizyonlarında kaynak kesme işlemine gerek kalmadan, sadece cıvatalar sökülerek mekanizma birbirinden ayrılabilir.
🛠️ Tedarik ve Muadil Değişimi
Eğer mevcut bir vinç yürütme sisteminde çatlama, aşınma veya revizyon nedeniyle yedek parça arıyorsanız; bu flanş endüstriyel vinç marketlerinde (Örneğin Vinç Marketim platformunda) VM-778 stok koduyla bağımsız bir yedek parça olarak tedarik edilebilmektedir.
