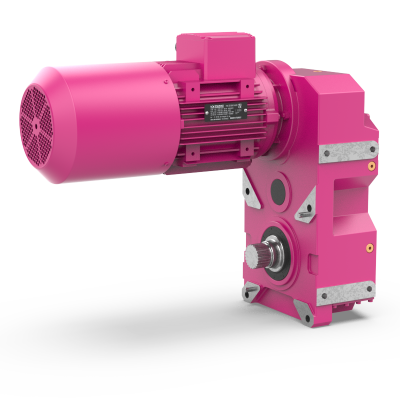

VR573 .1K-180M4B (18,5kW-1500d/d) Max. 12,5 ton — Vinç Redüktörü
Ürün bilgileri
- Ürün kodu VM-734
- Marka Yılmaz redüktörYılmaz redüktör markasının tüm ürünlerini görüntüle
- Kargo durumu Kargo ile gönderim
| Redüktör Büyüklüğü | VR273.1K | VR373.1K | VR473.1K | VR573.1K | VR673.1K | VR773.1K | VR873.1K |
|---|---|---|---|---|---|---|---|
| Min. Tambur Çapı [mm] | 140 | 140 | 170 | 266 | 295-325 | 320 | 400 |
| Donam Sayısı | 4/1 | 4/1 | 4/1 | 4/1 | 4/1 | 4/1 | 4/1 |
| Maksimum Tonaj [ton] | 2.0 | 3.2 | 6.3 | 12.5 | 20-25 | 32 | 50 |
Vinç Tamburu Tahrik Redüktörü ( V Serisi )
V serisi redüktörleri monoblok gövde prensibine göre üretilen, helisel dişli, üç kademeli vinç tamburu tahrik redüktörleridir. Monoblok gövde yapısı sayesinde gövde eksenleri tek operasyonda işlenerek yüksek imalat hassasiyeti sağlanmaktadır. V serisi redüktörlerde civata bağlantısı direkt gövde üzerindeki kulaklardan yapılmaktadır. Uzun saplama veya civata gerektirmez. Bu sayede yapılan bağlantı daha rijittir. Giriş ve çıkış eksenleri olabildiğince açık tutulmuştur. Yüksek halat ömrü için büyük çaplardaki tamburların kullanılabilmesi amaçlanmıştır. V serisi redüktörlerde çıkış mili yataklama boyu uzun, gövde eni geniştir. Yüksek yataklama boyu ve konik masuralı rulmanların kullanılması ile redüktörün radyal yük taşıma kabiliyeti artırılmıştır. Redüktör içerisinde kullanılan geniş dişliler sayesinde daha küçük hacimde daha yüksek ISO / FEM sınıfları karşılanabilmektedir. GGG40 sfero malzemeden dökülen gövde ve yüksek kalitede taşlanmış ve sertleştirilmiş sementasyon çeliği dişliler kalite kontrol sistemi altında sürekli kontrol altında tutularak imal edilebilmektedir. Çıkış milleri DIN 5480’e göre farklı ölçülerde çoklu kamalı olarak üretilmektedir. Müşteri isteğine göre çift veya tek devirli, frenli motorlarla kullanılabilmektedir. Beş adet gövde büyüklüğüne sahip V serisi redüktörler 0,5 – 50 aralığında tonajlar için kullanabilmektedir.
Özellikler ve Avantajlar
- Monoblok gövde tasarımı,
- 5 farklı büyüklük,
- Geniş devir aralığı,
- 0.5 – 50 tonaj aralığı,
- Çift veya tek devirli, frenli motorlarla kullanabilme,
- DIN 5480’e göre farklı ölçülerde çıkış mili,
- GGG40 sfero döküm gövde,
- Elektrik panosunu direkt redüktör üzerine bağlayabilme imkanı,
- Sektöre özel bağlantı şekli,
- Farklı montaj pozisyonlarında kullanabilme.
İlave Çözümler ve Aksesuarlar
- Tambur bağlantı flanşı,
- Özel keçe çözümleri,
- Şeffaf yağ seviye göstergesi,
- Farklı özelliklerde elektromanyetik frenler,
- Termistör,
- Manuel kollu fren.
VR573.1K-180M4B (18,5 kW - 1500 d/d), orta ve ağır sanayi tipi vinçlerde yüksek kaldırma hızı ve yüksek çalışma yoğunluğu sunmak üzere tasarlanmış, monoblok döküm gövdeli ve paralel milli bir vinç kaldırma redüktörüdür.
Daha önce incelediğimiz 2,2 kW motorlu VR573 modeline kıyasla 18,5 kW yüksek motor gücü, 12,5 tonluk maksimum yük kapasitesinde çok daha yüksek kaldırma hızları ve ağır çalışma şartları (S3/S4 rejimi, yüksek duty cycle) sağlar.
Yaklaşık toplam ağırlığı (18,5 kW yüksek güçlü motor dahil) 180 kg - 200 kg aralığındadır.
Kullanım Alanları
-
Hızlı ve Seri Sanayi Vinçleri: Fabrika, imalathane ve depolarda 12,5 tona kadar olan yüklerin seri ve seri üretim hatlarında hızlı kaldırılmasında.
-
Portal ve Yarı Portal Vinçler: Mermer ocakları, çelik servis merkezleri ve açık saha depolama alanlarındaki kaldırma arabalarında (trolley).
-
Yoğun Çalışma Tempolu Tavan Vinçleri: Yüksek motor gücü (18,5 kW) sayesinde vites devir hızı ve dur-kalk sayısı yüksek olan tesislerde.
-
Çift Kirişli Vinç Arabaları (Trolley): Çift kiriş tavan vinçleri üzerinde main-hoist (ana kaldırma) ünitesi olarak.
-
Ağır Hizmet Yük Asansörleri: Yüksek güvenlik ve hızlı dikey taşıma gerektiren sanayi tipi yük liftlerinde.
Bu ürünün açıklamalarında, fiyat veya diğer özelliklerinde bir hata olduğunu düşünüyorsanız aşağıdaki formu doldurarak bize geri dönebilirsiniz.
Sıkça Sorulan Sorular (SSS)
1. VR573 gövdede 2,2 kW ile 18,5 kW motor arasındaki fark nedir?
Her iki model de VR573 gövdesinin mekanik yapısı gereği maksimum 12,5 tona kadar yük taşır.
-
2,2 kW Motorlu Model: Yükü daha düşük hızlarda (yavaş kaldırma) kaldırır.
-
18,5 kW Motorlu Model: Aynı 12,5 tonluk yükü çok daha yüksek metraj/dakika hızlarında (hızlı kaldırma) ve aralıksız yoğun çalışma şartlarında kaldırmanızı sağlar.
2. "180M4B" ve "18,5 kW - 1500 d/d" kodları ne anlama gelir?
-
180M4B: Redüktöre entegre veya flanşlı bağlanan 180 gövde (M boy) 4 kutuplu (4 pole) asenkron elektrik motorunu ifade eder.
-
18,5 kW - 1500 d/d: Motorun gücünü (18,5 kW) ve 50 Hz şebeke frekansındaki nominal dönme hızını (1500 devir/dakika) gösterir.
3. VR573 (18,5 kW) ile VR673 (18,5 kW) arasındaki fark nedir?
-
VR573 (18,5 kW): Maksimum 12,5 ton kaldırma kapasiteleri için optimize edilmiştir (~190 kg).
-
VR673 (18,5 kW): Daha büyük tork gövdesiyle maksimum 20-25 ton yük kapasitesine ulaşır (~220 kg).
4. Bu güçteki bir redüktörde fren sistemi nasıl olmalıdır?
18,5 kW gücündeki kaldırma motorlarında emniyet amacıyla yüksek torklu çift diskli elektromanyetik fren veya hidrolik thrust frenler tercih edilir. Elektrik kesintilerinde veya duruş anlarında yükün kaymasını önler.
5. Yağ bakımı ve değişimi ne zaman yapılmalıdır?
-
İlk Yağ Değişimi: Redüktör ilk kez çalıştırıldıktan sonraki ilk 500 çalışma saatinde alıştırma yağı boşaltılmalı ve yeni yağ eklenmelidir.
-
Periyodik Bakım: Sentetik yağlar ile kullanımda ortalama 8.000 - 10.000 çalışma saati veya 2 yılda bir yağ değişimi önerilir.
