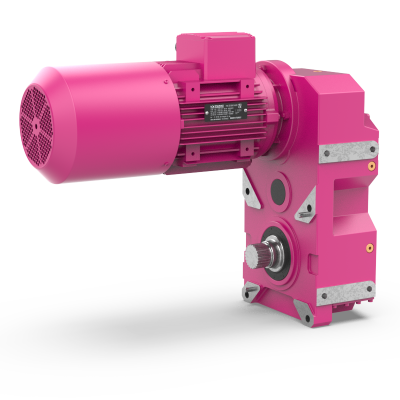

VR573.1K-160M4B (11 kW-1500d/d) Max. 12,5 ton — Vinç Redüktörü
Ürün bilgileri
- Ürün kodu VM-725
- Marka Yılmaz redüktörYılmaz redüktör markasının tüm ürünlerini görüntüle
- Kargo durumu Kargo ile gönderim
| Redüktör Büyüklüğü | VR273.1K | VR373.1K | VR473.1K | VR573.1K | VR673.1K | VR773.1K | VR873.1K |
|---|---|---|---|---|---|---|---|
| Min. Tambur Çapı [mm] | 140 | 140 | 170 | 266 | 295-325 | 320 | 400 |
| Donam Sayısı | 4/1 | 4/1 | 4/1 | 4/1 | 4/1 | 4/1 | 4/1 |
| Maksimum Tonaj [ton] | 2.0 | 3.2 | 6.3 | 12.5 | 20-25 | 32 | 50 |
Vinç Tamburu Tahrik Redüktörü ( V Serisi )
V serisi redüktörleri monoblok gövde prensibine göre üretilen, helisel dişli, üç kademeli vinç tamburu tahrik redüktörleridir. Monoblok gövde yapısı sayesinde gövde eksenleri tek operasyonda işlenerek yüksek imalat hassasiyeti sağlanmaktadır. V serisi redüktörlerde civata bağlantısı direkt gövde üzerindeki kulaklardan yapılmaktadır. Uzun saplama veya civata gerektirmez. Bu sayede yapılan bağlantı daha rijittir. Giriş ve çıkış eksenleri olabildiğince açık tutulmuştur. Yüksek halat ömrü için büyük çaplardaki tamburların kullanılabilmesi amaçlanmıştır. V serisi redüktörlerde çıkış mili yataklama boyu uzun, gövde eni geniştir. Yüksek yataklama boyu ve konik masuralı rulmanların kullanılması ile redüktörün radyal yük taşıma kabiliyeti artırılmıştır. Redüktör içerisinde kullanılan geniş dişliler sayesinde daha küçük hacimde daha yüksek ISO / FEM sınıfları karşılanabilmektedir. GGG40 sfero malzemeden dökülen gövde ve yüksek kalitede taşlanmış ve sertleştirilmiş sementasyon çeliği dişliler kalite kontrol sistemi altında sürekli kontrol altında tutularak imal edilebilmektedir. Çıkış milleri DIN 5480’e göre farklı ölçülerde çoklu kamalı olarak üretilmektedir. Müşteri isteğine göre çift veya tek devirli, frenli motorlarla kullanılabilmektedir. Beş adet gövde büyüklüğüne sahip V serisi redüktörler 0,5 – 50 aralığında tonajlar için kullanabilmektedir.
Özellikler ve Avantajlar
- Monoblok gövde tasarımı,
- 5 farklı büyüklük,
- Geniş devir aralığı,
- 0.5 – 50 tonaj aralığı,
- Çift veya tek devirli, frenli motorlarla kullanabilme,
- DIN 5480’e göre farklı ölçülerde çıkış mili,
- GGG40 sfero döküm gövde,
- Elektrik panosunu direkt redüktör üzerine bağlayabilme imkanı,
- Sektöre özel bağlantı şekli,
- Farklı montaj pozisyonlarında kullanabilme.
İlave Çözümler ve Aksesuarlar
- Tambur bağlantı flanşı,
- Özel keçe çözümleri,
- Şeffaf yağ seviye göstergesi,
- Farklı özelliklerde elektromanyetik frenler,
- Termistör,
- Manuel kollu fren.
VR573.1K-160M4B (11 kW - 1500 d/d), orta ve ağır sanayi tipi vinçlerde yüksek kaldırma hızı, yüksek tork ve dayanıklılık sunmak üzere tasarlanmış, monoblok döküm gövdeli ve paralel milli bir vinç kaldırma redüktörüdür.
VR573 gövdesinde kullanılan 11 kW motor gücü, 12,5 tonluk maksimum yük kapasitesinde seri kaldırma hızları (m/dk) ve ağır çalışma şartlarına (S3/S4 rejimi, yüksek duty cycle) uygun dengeli performans sağlar.
Yaklaşık toplam ağırlığı (11 kW motor dahil) 145 kg - 165 kg aralığındadır.
Kullanım Alanları
-
Hızlı ve Seri Sanayi Vinçleri: Fabrika, imalathane ve depolarda 12,5 tona kadar olan yüklerin seri üretim hatlarında emniyetle ve hızlı kaldırılmasında.
-
Portal ve Yarı Portal Vinçler: Mermer ocakları, çelik servis merkezleri ve açık saha depolama alanlarındaki vinç arabalarında (trolley).
-
Yoğun Çalışma Tempolu Tavan Vinçleri: 11 kW motor gücü sayesinde yüksek kaldırma hızı ve sık dur-kalk gerektiren proseslerde.
-
Çift Kirişli Vinç Arabaları (Trolley): Çift kiriş tavan vinçleri üzerinde main-hoist (ana kaldırma) ünitesi olarak.
-
Endüstriyel Yük Asansörleri: Yüksek güvenlik ve dikey taşıma hızı gerektiren sanayi tipi yük liftlerinde.
Bu ürünün açıklamalarında, fiyat veya diğer özelliklerinde bir hata olduğunu düşünüyorsanız aşağıdaki formu doldurarak bize geri dönebilirsiniz.
Sıkça Sorulan Sorular (SSS)
1. VR573 gövdede 11 kW ile 15 kW ve 18,5 kW motor seçeneklerinin farkı nedir?
VR573 gövdesinin mekanik tork dayanımı maksimum 12,5 ton yük kapasitesini destekler.
-
11 kW Motorlu Model (VR573.1K-160M4B): 12,5 tonluk yükü yüksek hızlarda ve seri bir şekilde kaldırırken ideal enerji tüketimi sunar.
-
15 kW ve 18,5 kW Motorlu Modeller: Maksimum kaldırma metrajı/dakika ve daha yüksek çalışma temposu (duty cycle) sağlar.
2. "160M4B" ve "11 kW - 1500 d/d" kodları ne anlama gelir?
-
160M4B: Redüktöre bağlanan 160 gövde (M boy) 4 kutuplu (4 pole) asenkron elektrik motorunu ifade eder.
-
11 kW - 1500 d/d: Motorun gücünü (11 kW) ve 50 Hz şebeke frekansındaki nominal hızı (1500 devir/dakika) gösterir.
3. VR573 (11 kW) ile VR673 (11 kW) arasındaki fark nedir?
-
VR573 (11 kW): Maksimum 12,5 ton kaldırma kapasiteleri için tasarlanmıştır (~155 kg).
-
VR673 (11 kW): Daha büyük tork gövdesiyle maksimum 20-25 ton yük kapasitesine ulaşır (~185 kg).
4. Bu güçteki bir redüktörde fren sistemi nasıl olmalıdır?
11 kW gücündeki kaldırma motorlarında güvenlik için yüksek torklu çift diskli elektromanyetik fren veya hidrolik thrust frenler tercih edilir. Elektrik kesintisinde veya duruş anlarında yükün kaymasını önler.
5. Yağ bakımı ve değişimi ne zaman yapılmalıdır?
-
İlk Yağ Değişimi: Redüktör ilk kez çalıştırıldıktan sonraki ilk 500 çalışma saatinde alıştırma yağı boşaltılmalı ve yeni yağ doldurulmalıdır.
-
Periyodik Bakım: Sentetik yağlar ile kullanımda ortalama 8.000 - 10.000 çalışma saati veya 2 yılda bir yağ değişimi önerilir.
